Em projetos de engenharia civil – seja em barragens, vertedouros, descarregadores de fundo ou até mesmo em pequenas canalizações –, é comum que a água atinja altas velocidades. E é nesse momento que entra em cena uma estrutura vital, mas muitas vezes subestimada: a bacia de dissipação.
O Que é uma Bacia de Dissipação e Por Que Ela é Essencial?
Em termos simples, uma bacia de dissipação é uma estrutura hidráulica projetada para reduzir a energia cinética da água de um escoamento de alta velocidade para uma velocidade segura antes que ela retorne ao ambiente natural. Pense nela como uma “zona de desaceleração” obrigatória.
O fenômeno central que buscamos controlar é o ressalto hidráulico. Quando a água de um escoamento supercrítico (muito rápido) encontra um escoamento subcrítico (mais lento e profundo), forma-se um ressalto hidráulico. Este ressalto é uma região de transição abrupta onde grande parte da energia cinética é convertida em energia potencial e, principalmente, dissipada em calor e turbulência.
A bacia de dissipação, portanto, é projetada para forçar a formação desse ressalto hidráulico dentro de seus limites, longe da estrutura principal, e intensificar a dissipação de energia, protegendo o leito do rio ou do canal a jusante de erosões prejudiciais.
Como Dimensionar uma Bacia de Dissipação ?
O dimensionamento de uma bacia de dissipação é um processo técnico que envolve hidráulica, conhecimento do solo e considerações de segurança. Não é uma “receita de bolo”, mas sim um balanço delicado.
- Caracterização do Escoamento de Entrada
- Vazão de Projeto (Q): A vazão máxima que a estrutura principal (vertedouro, descarregador) será capaz de liberar.
- Velocidade de Entrada (V1): A velocidade com que a água atinge a bacia de dissipação. É calculada com base na vazão e na geometria da saída da estrutura.
- Profundidade de Entrada (y1): A profundidade do escoamento na seção de entrada da bacia.
- Determinação das Características do Ressalto Hidráulico
- Número de Froude (Fr1): É o indicador chave do regime de escoamento. Para que o ressalto se forme, Fr1 deve ser maior que 1 (escoamento supercrítico). Bacias dissipadoras são para escoamentos com Fr1 geralmente entre 4.5 e 9.
- Profundidade Conjugada (y2): Calcula-se a profundidade que o escoamento atingiria após o ressalto hidráulico se formar livremente, com base nas equações de ressalto. Esta é a profundidade mínima necessária dentro da bacia.
- Comprimento do Ressalto (Lr): Estima-se o comprimento que o ressalto ocupa para dissipar a energia. A bacia deve ser, no mínimo, desse comprimento.
- Verificação da Velocidade de Saída (V2):
- Após o ressalto e a dissipação, a velocidade da água ao sair da bacia (
V2) deve ser inferior à velocidade máxima não erosiva do material do leito do rio/canal a jusante.
- Após o ressalto e a dissipação, a velocidade da água ao sair da bacia (
Exemplo de Cálculo
A figura mostra o Aqueduto que está lançando água e o objetivo é fazer a bacia de dissipação para que evite que o fluxo encontre com o leito natural e gere uma erosão.
Figura 1 – Planta de Corte Aqueduto
Dados de Entrada para o Cálculo
Passo 1
Passo 2
Passo 3

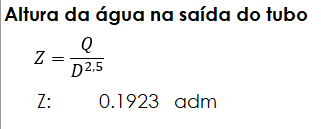

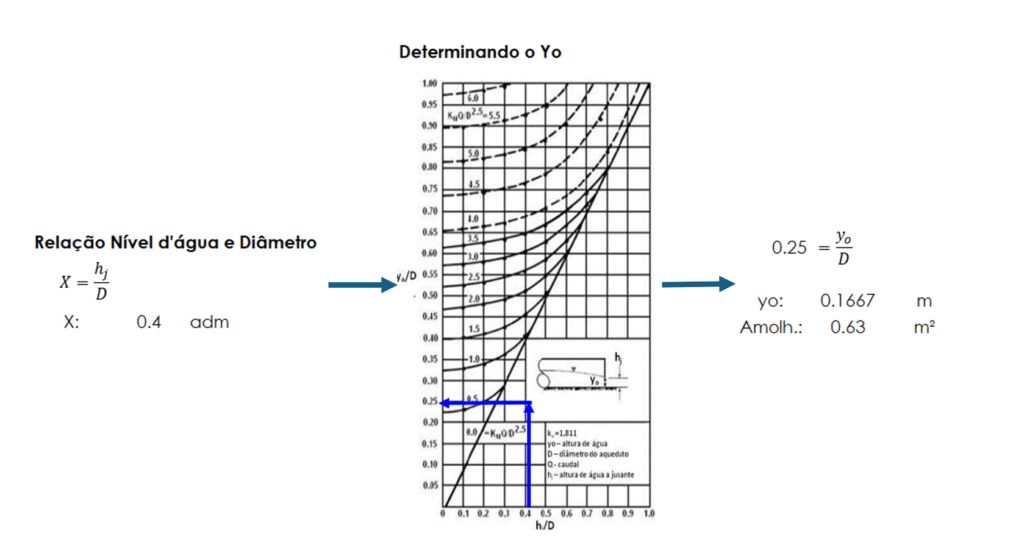

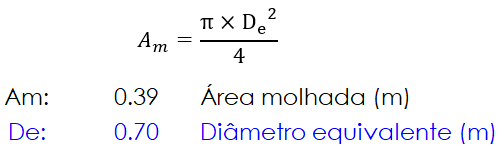

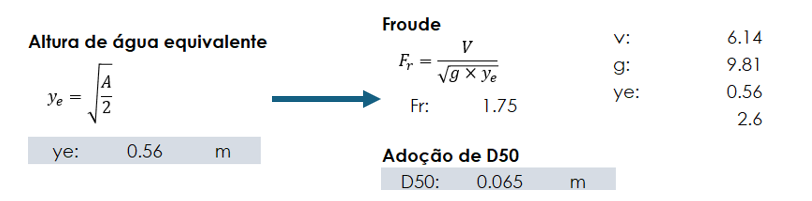

Quando se tem a saída da drenagem com tubulação, é calculado a altura equivalente de saída.
Passo 4

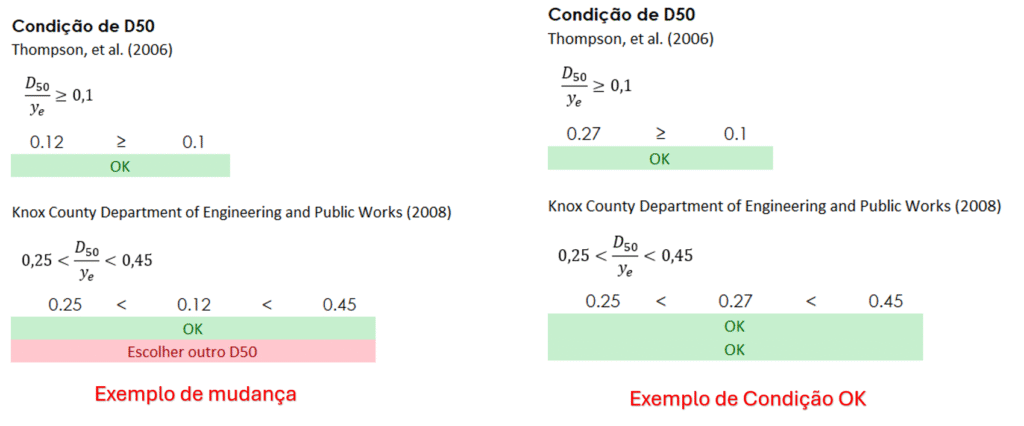

Adota-se um diâmetro, baseado em critérios abaixo, para analisar e rodar se está tudo ok!
Passo 5

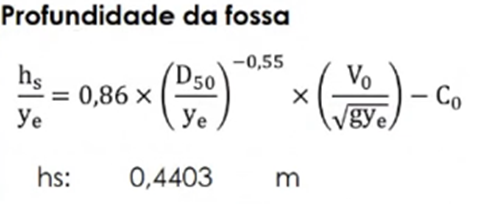

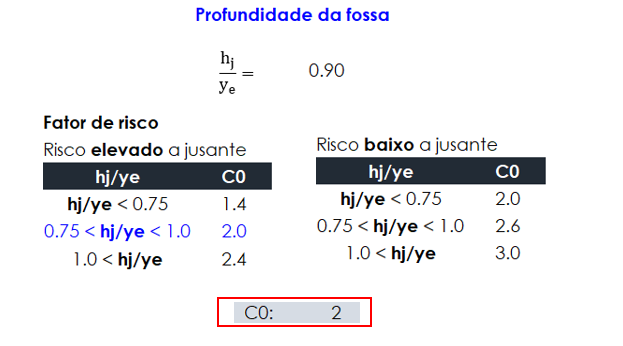

Avaliando a Bacia, tem-se uma fossa com um desnível onde devemos calcular o hs para ver o desnível ( Criar dissipação pelo ressalto). Determinando o fator de Risco da erosão, em caso de dúvida do risco utiliza-se o Risco Elevado.
Passo 6

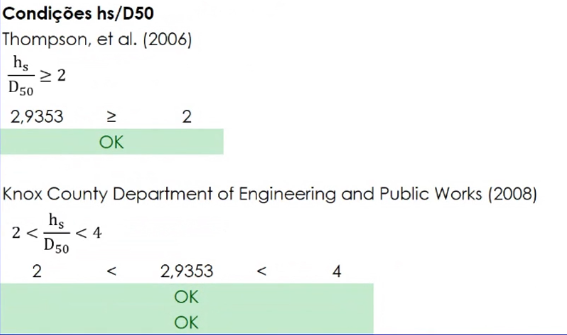

Descobrindo hs e verificando o Diâmetro
Passo 7

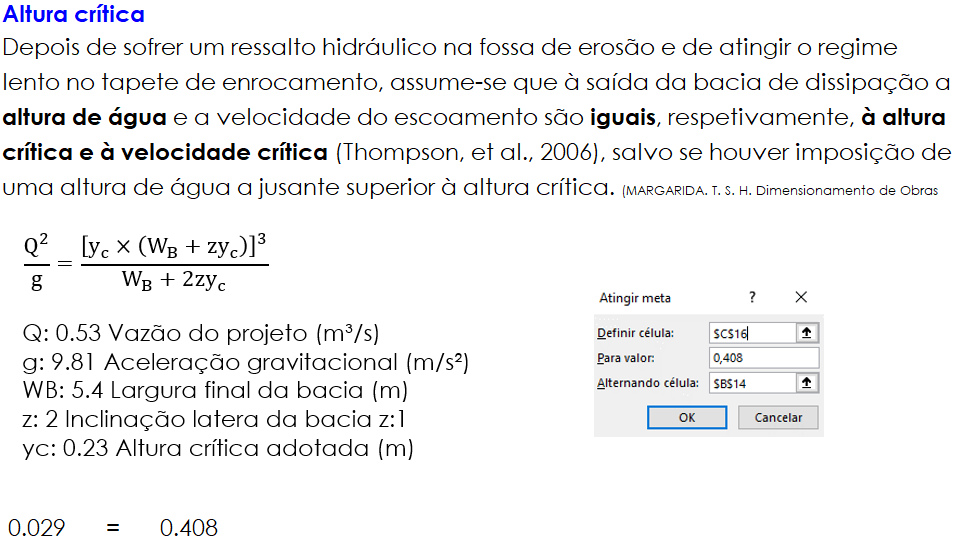

Passo 8

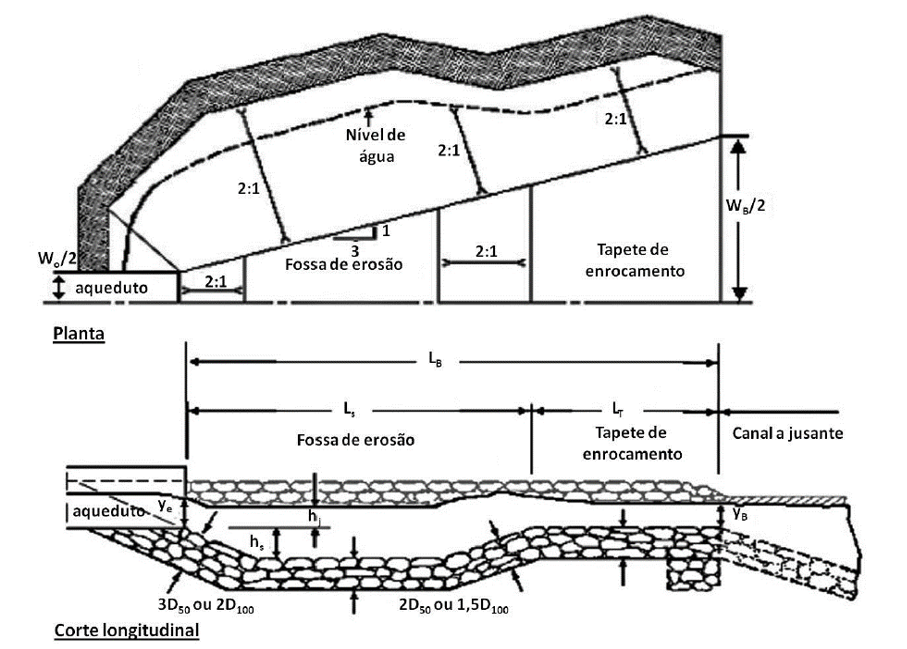

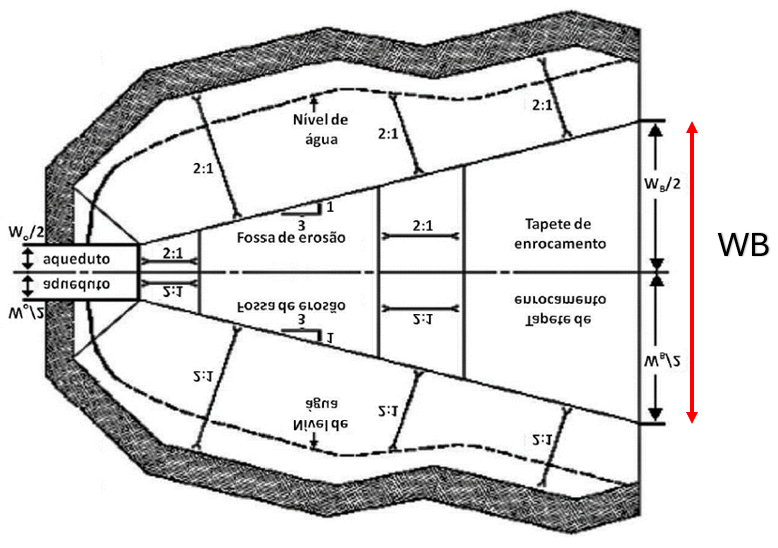

Figura 2 – Planta Aqueduto – WB

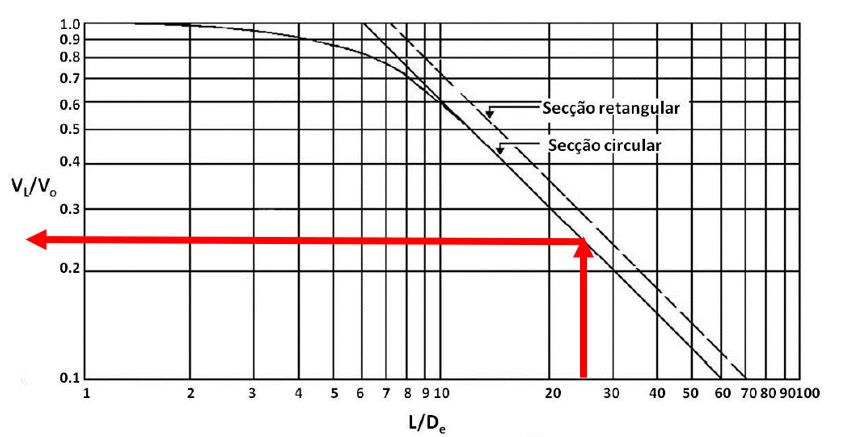

Passo 9

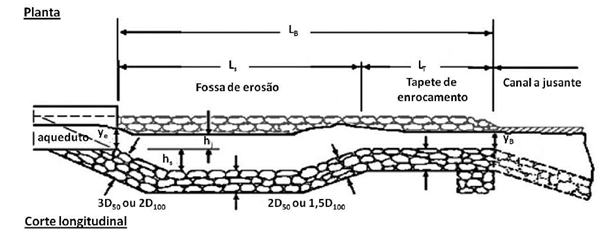

Figura 3 – Planta Corte Longitudinal
Passo 10

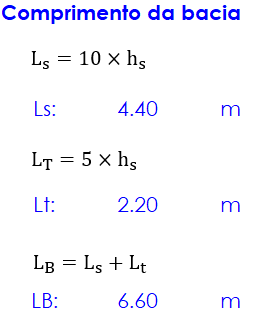

Passo 11

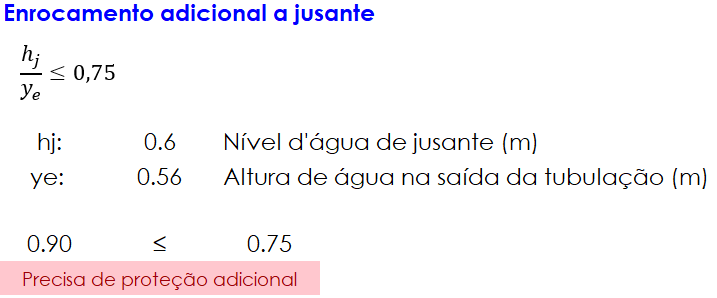

Verificar se a Bacia é suficiente
