Se você trabalha com recursos hídricos, sabe que o HecRAS (Hydraulic Engineering Center’s River Analysis System) é o padrão ouro para modelagem hidráulica. Mas, para além da interface e dos gráficos, o que realmente acontece quando você clica em “Compute”?
O segredo está na forma como ele resolve as equações fundamentais da mecânica dos fluidos, adaptando-se a diferentes regimes de escoamento e geometrias complexas. Vamos entender os pilares desse processo.
1. Modelagem Unidimensional (1D) vs. Bidimensional (2D)
O HecRAS opera sob duas lógicas principais, dependendo da necessidade do seu projeto:
- 1D (Regime Permanente e Não Permanente): O cálculo assume que a água flui predominantemente em uma direção. Ele resolve as equações em seções transversais específicas.
- 2D (Regime Não Permanente): Utiliza uma malha (mesh) para calcular o movimento da água em múltiplas direções, ideal para áreas de inundação complexas ou rupturas de barragem.
2. O Escoamento Permanente (Steady Flow)
Para simulações de escoamento permanente, o HecRAS utiliza o Método do Passo Padrão (Standard Step Method) para resolver a Equação da Energia.
O objetivo é determinar o nível d’água em cada seção transversal sucessiva através da seguinte fórmula:
O software calcula iterativamente até que a diferença de energia entre duas seções seja minimizada, respeitando as condições de contorno (como a profundidade normal ou crítica).
3. O Escoamento Não Permanente (Unsteady Flow)
Quando o nível e a vazão variam com o tempo (como na passagem de uma onda de cheia), o HecRAS 1D utiliza as Equações de Saint-Venant. Elas se baseiam em dois princípios:
- Conservação da Massa (Continuidade): Garante que o volume de água que entra é igual ao que sai, mais a variação do armazenamento.
- Conservação do Momento: Considera as forças que atuam sobre a água, como gravidade, pressão e atrito (Manning).
No módulo 2D, o motor de cálculo evoluiu para as Equações de Águas Rasas (Saint-Venant 2D) ou as equações de Difusão de Onda (Diffusion Wave), que permitem maior estabilidade numérica em terrenos acidentados.
4. O Papel do Coeficiente de Rugosidade (Manning)

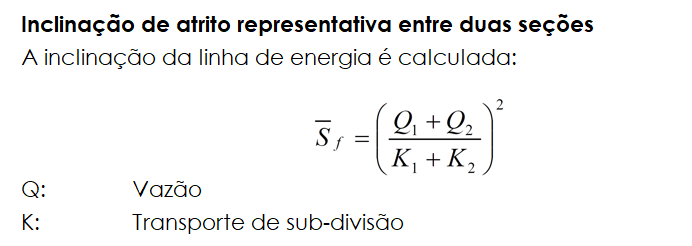

Independentemente do regime, o HecRAS é extremamente sensível ao “n” de Manning. Este coeficiente representa a resistência ao fluxo causada pelo material do leito e pela vegetação. O cálculo da perda por fricção (Sf) é derivado diretamente dessa relação, influenciando diretamente a velocidade e, consequentemente, a cota de inundação final.
Exemplo

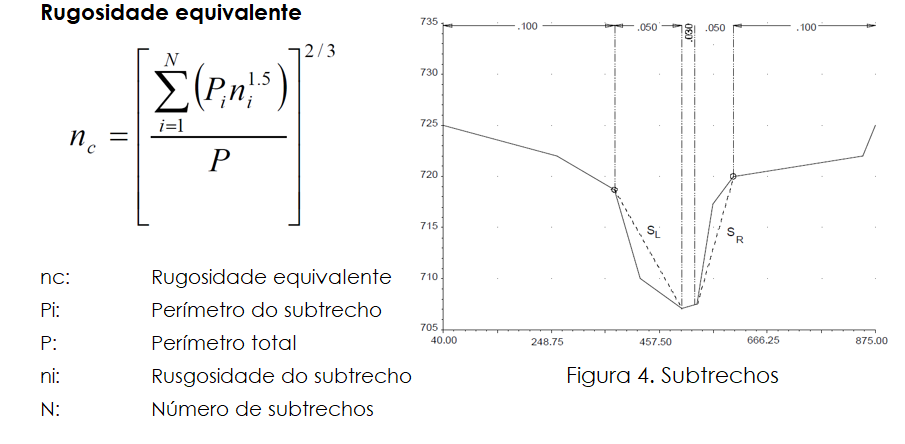

Métodos de cálculo HecRAS – Unidimensional
Cálculo de perfil de água

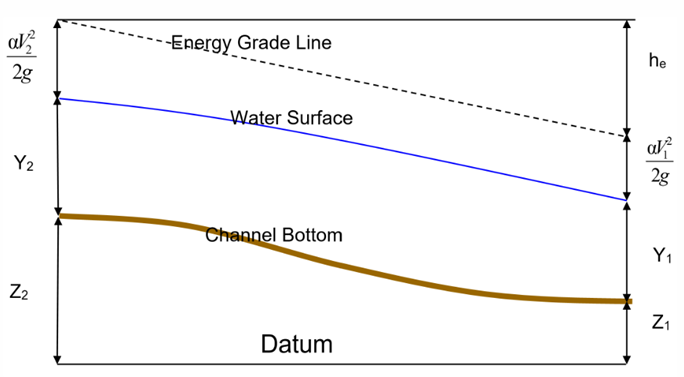

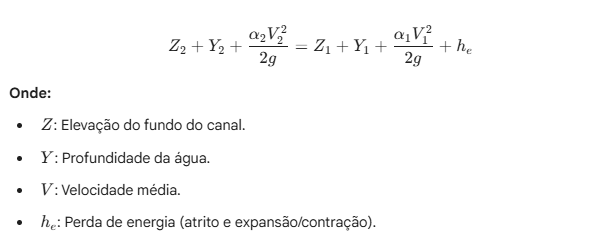

Calculado de uma seção para outra com a equação Bernoulli.

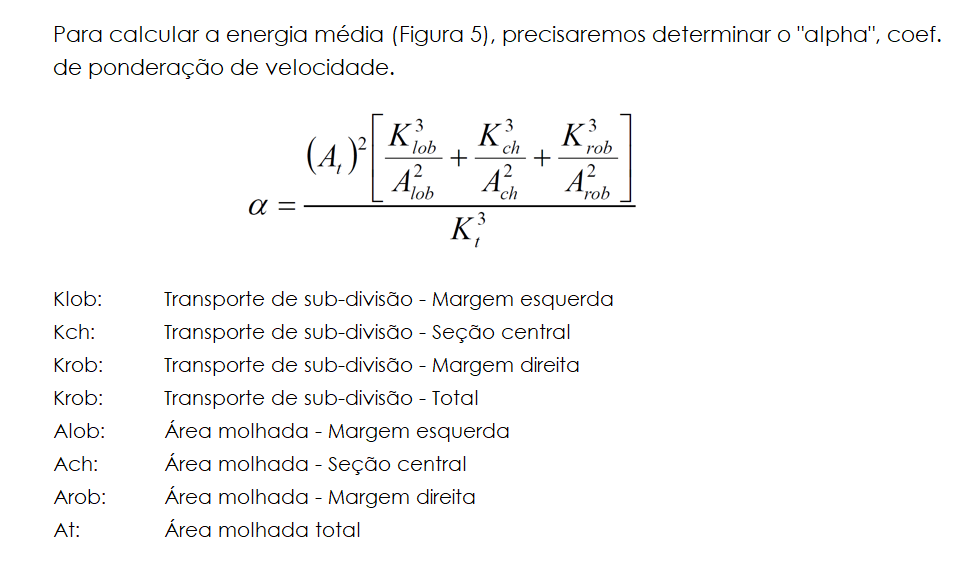

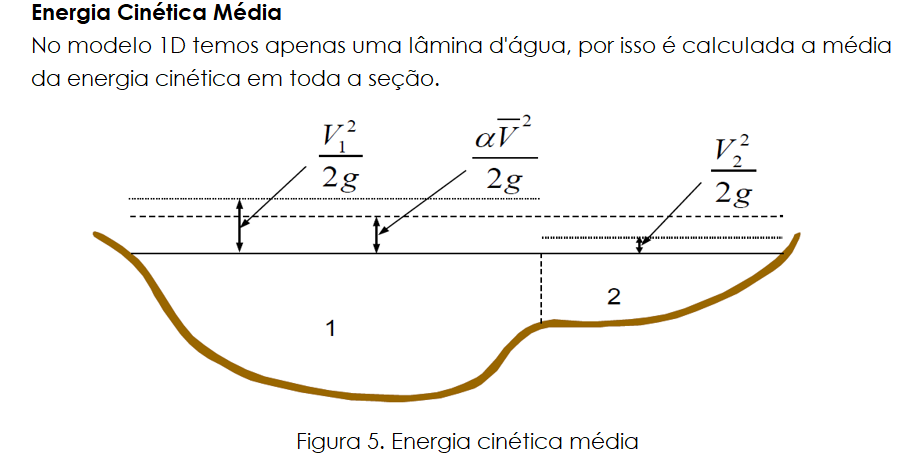

α1 e α1: Coeficiente de ponderação de velocidade

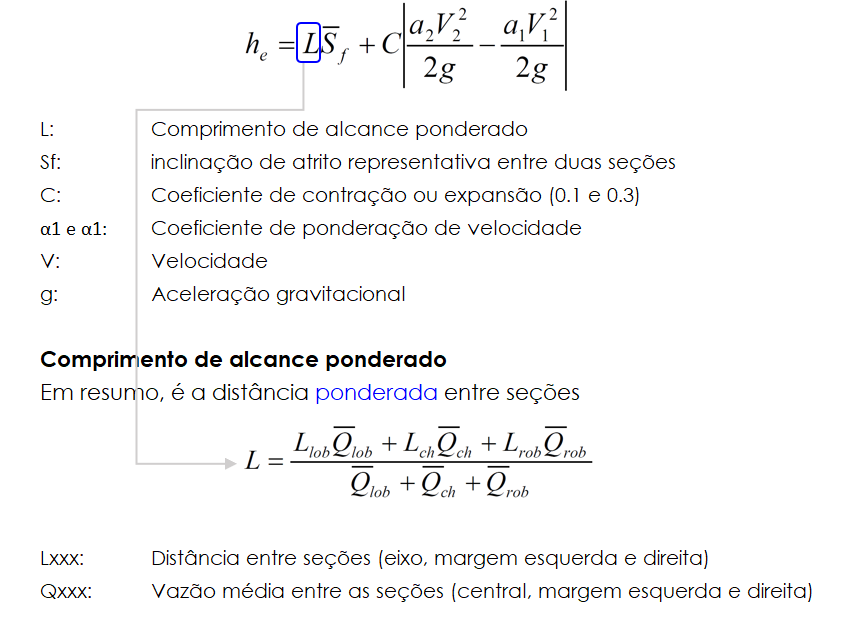

Perda de carga (he)
A perda de carga acontece devido:
Perdas por atrito

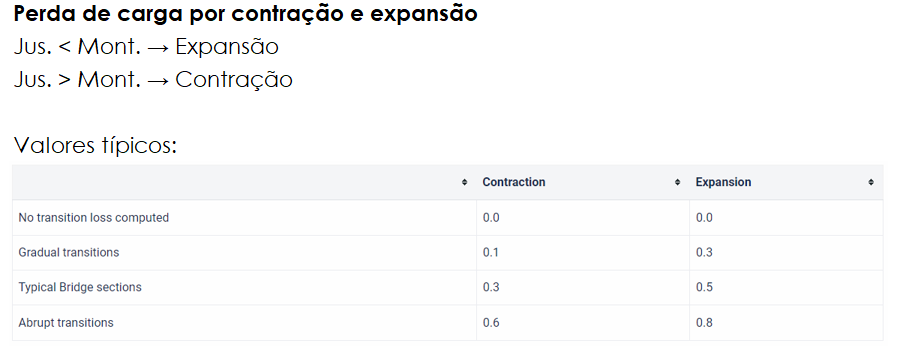

Perdas por contração ou expansão

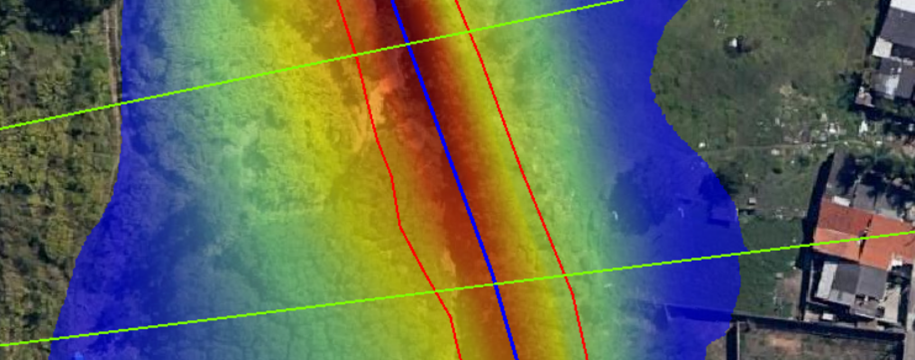

Figura 1. Distância entre seções (Lxxx)

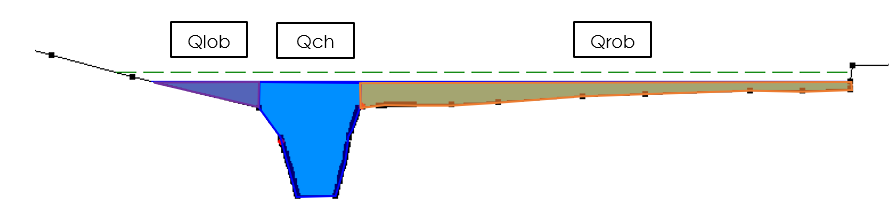

Figura 2. Vazões (Qxxx)

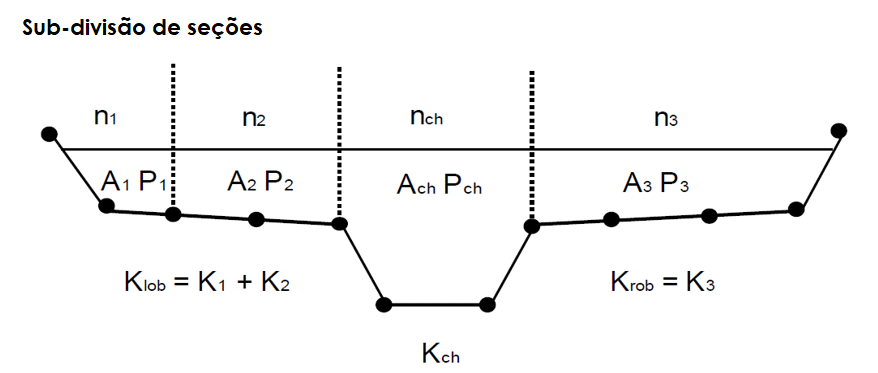

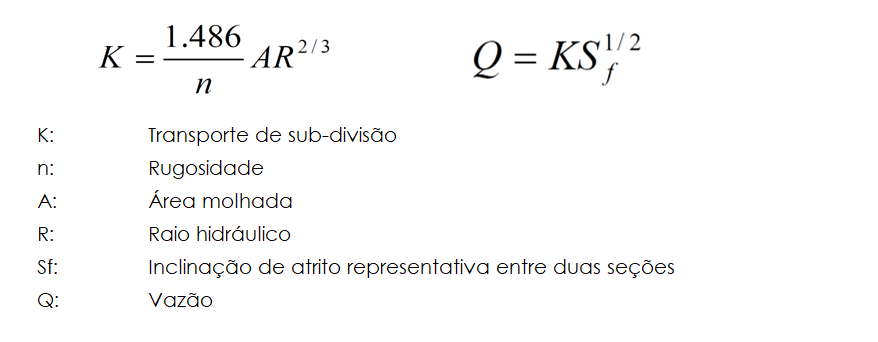

Figura 3. Sub-divisão
Conclusão
Entender como o HecRAS realiza os cálculos hidráulicos é fundamental para evitar o erros. O software é uma ferramenta poderosa, mas a precisão do resultado depende da correta interpretação física das equações de energia e momento aplicadas ao seu trecho de estudo.
