O que é o RAS Mapper?
O RAS Mapper é a interface de Sistema de Informação Geográfica (GIS) integrada nativamente ao HEC-RAS. Antes da sua introdução, mapear os resultados de uma simulação hidrodinâmica exigia a exportação de dados para softwares GIS externos (como ArcGIS ou QGIS). Ele permite que você faça quase tudo em um só lugar: desde o processamento do modelo digital de elevação (DEM) até a criação da geometria do rio e, claro, a visualização dinâmica dos resultados da mancha de inundação.
Quando lidamos com a gestão de recursos hídricos, a precisão não é um detalhe — é uma necessidade vital. Com a crescente frequência de eventos climáticos extremos e o aumento da vulnerabilidade das bacias urbanas, prever e mitigar o impacto das inundações tornou-se um dos maiores desafios da engenharia moderna. E transformar dados brutos e equações hidrodinâmicas em mapas de inundação claros, dinâmicos e precisos, é o ponto de partida.
Como Obter o Arquivo de Geolocalização
Aqui está o passo a passo de como buscar e baixar o seu arquivo:
- Acesse a plataforma: Entre no site https://spatialreference.org/
- Faça a busca: Na barra de pesquisa (Search), digite o nome do sistema de coordenadas que você precisa ou o código EPSG correspondente. (Por exemplo, você pode digitar “SIRGAS 2000 UTM zone 20S” ou ir direto pelo código, como “31980”).
- Selecione o resultado correto: Uma lista de opções aparecerá. Clique no link do sistema que atende exatamente à zona da sua área de estudo.
- Escolha o formato de download: Na página do sistema escolhido, você verá uma lista de links com diferentes formatos de arquivo. Escolha o mais adequado para o software que você está utilizando:
- Clique em .PRJ File se for importar para o Civil 3D ou outros softwares que usem o padrão ESRI.
- Clique em Proj4 ou OGC WKT se for configurar parâmetros no QGIS ou em modelagens hidrológicas específicas.
- Salve o arquivo: O download do arquivo começará automaticamente. Em alguns formatos, o site pode abrir o texto em uma nova guia; nesse caso, basta copiar o conteúdo, colar em um bloco de notas e salvar com a extensão necessária (como
.prj).
Dica Prática: Ter o código EPSG em mãos antes de pesquisar evita que você baixe a zona UTM errada, o que causaria um deslocamento em toda a sua malha, drenagem ou mapa base na hora de importar!
Parte 1: Construindo o Modelo (Setup)
O sucesso de qualquer simulação começa na qualidade da entrada dos dados. O RAS Mapper permite que você processe a topografia e crie o “esqueleto” do seu rio em um ambiente GIS integrado.
Novo Projeto: Abra a interface principal do HEC-RAS, vá em File > New Project, defina a pasta de destino e dê um nome ao seu projeto. A organização começa aqui!

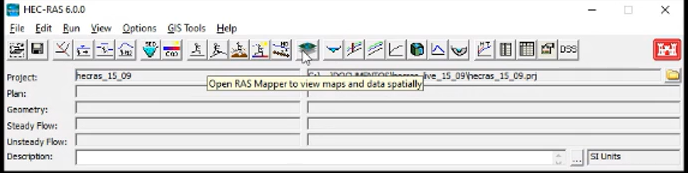

Abrir RAS Mapper: Clique no ícone do RAS Mapper na barra de ferramentas principal. Uma nova janela com a interface espacial se abrirá.

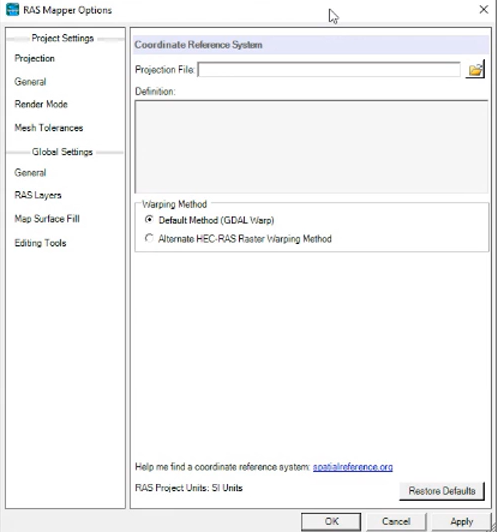

Set Projection: Antes de importar qualquer dado, vá em Project > Set Projection. Escolha o sistema de coordenadas adequado para a sua região (como o SIRGAS 2000 no Brasil). Sem isso, seus mapas ficarão deslocados.

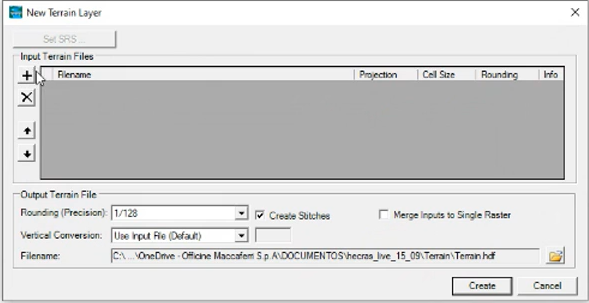

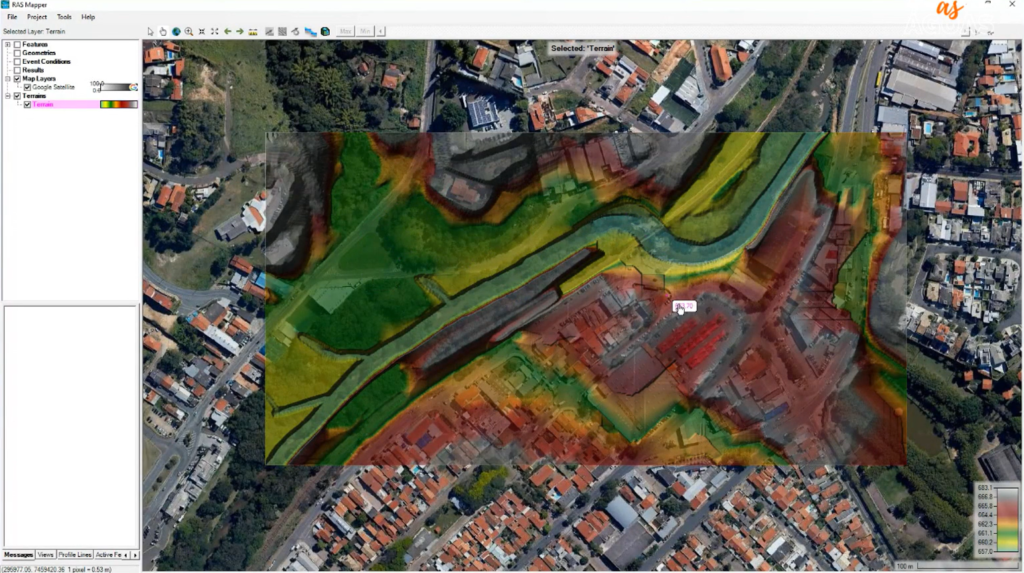

Incluir MDE (Modelo Digital de Elevação): Na árvore de navegação à esquerda, clique com o botão direito em Terrains > Create a New RAS Terrain. Importe o seu arquivo de topografia (geralmente um raster em formato TIF) para servir de base física para a modelagem

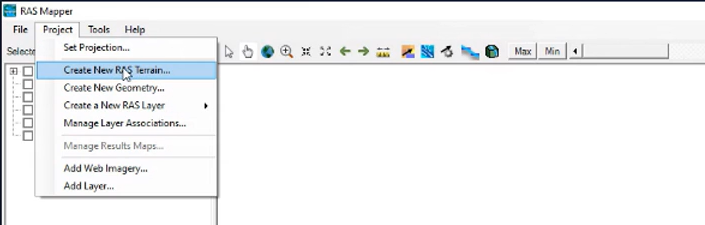

Incluir Mapa Base: Para dar contexto real ao seu terreno, vá em Project > Create New Ras Terrain e adicione sua base.
- Botão Direito no Mapa (True): Certifique-se de que a camada da imagem de satélite está ativada. Clique com o botão direito sobre ela e garanta a visibilidade na tela, permitindo enxergar as feições reais sob o seu terreno.

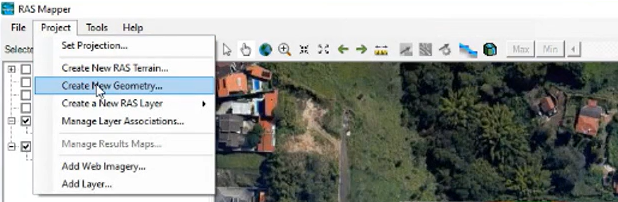

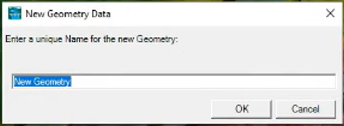

Nova Geometria: Em Geometries, clique com o botão direito e selecione Add New Geometry. Clique no ícone de edição (lápis) para habilitar o modo de desenho.

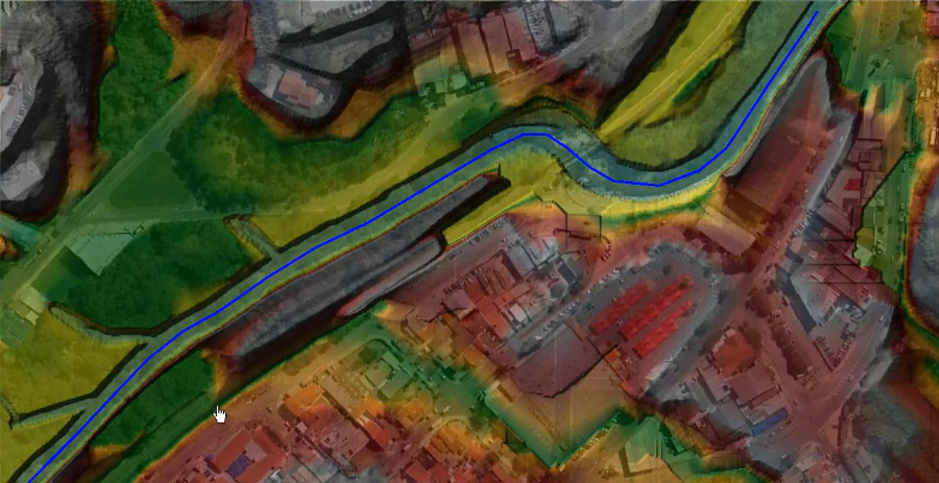

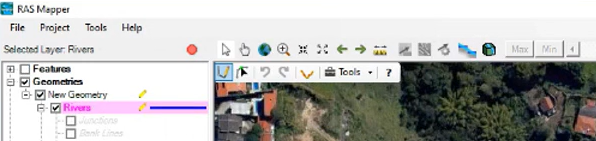

River (Rio): Selecione a camada Rivers e trace a linha central do rio, sempre no sentido do escoamento (de montante para jusante).

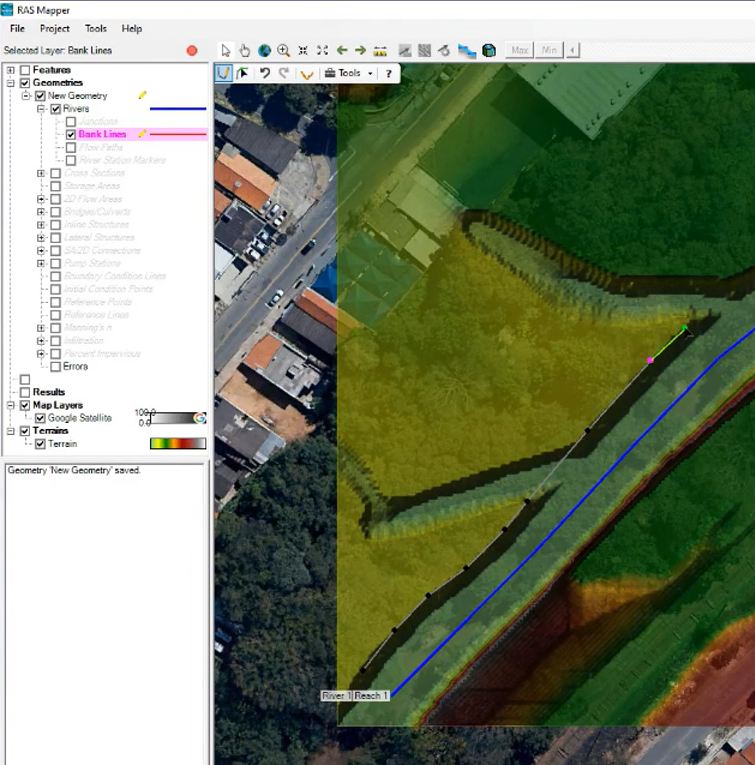

Bank Lines (Linhas de Margem) : servem para delimitar exatamente onde termina o canal principal do rio e onde começam as planícies de inundação. Você deve desenhá-las sempre de montante para jusante (ou seja, acompanhando o sentido do fluxo da água). Isso é obrigatório porque softwares como o HEC-RAS usam a direção em que você desenha a linha para entender para onde a água está indo e para definir automaticamente qual é a margem esquerda e a margem direita. Se você traçar ao contrário, o programa vai inverter a hidráulica do seu rio. Assim selecione a camada Bank Lines e desenhe as linhas que delimitam a calha principal do rio, separando-a das planícies de inundação (margens direita e esquerda).

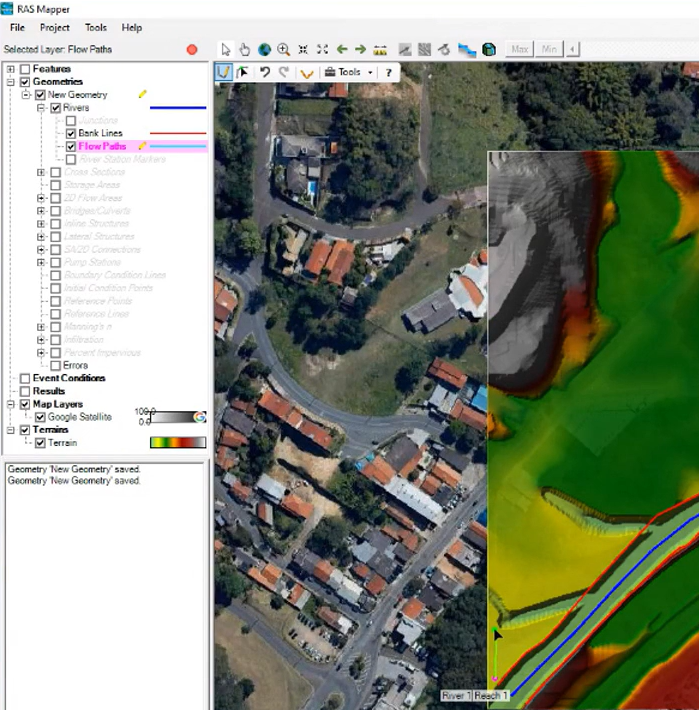

Flow Path (Caminhos de Fluxo): Trace as linhas que representam o centro de massa do escoamento, tanto na calha principal quanto nas planícies laterais. Isso é fundamental para o software calcular as distâncias médias de fluxo.

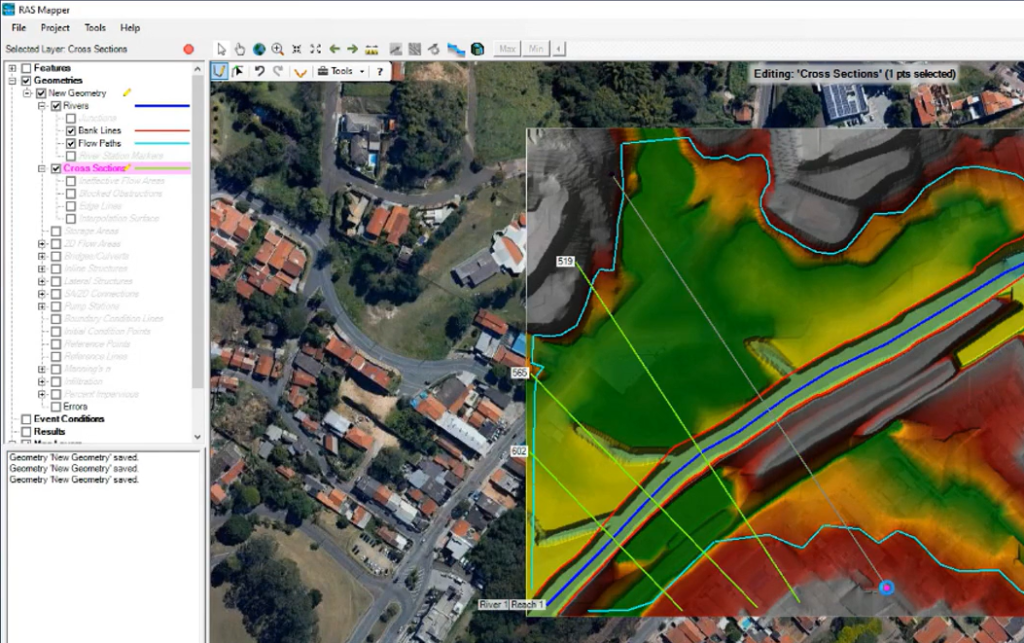

Cross Section (Seções Transversais): As seções transversais representam o formato da topografia do canal e das planícies em pontos específicos do seu modelo. Elas devem ser traçadas sempre da margem esquerda para a margem direita (considerando a visão de quem olha para jusante, a favor do fluxo). O HEC-RAS exige esse padrão para iniciar o estaqueamento no zero à esquerda, garantindo que o programa identifique corretamente cada margem e aplique a rugosidade (Manning) no lugar certo. Selecione a camada de seções e trace linhas perpendiculares ao fluxo do rio, cruzando toda a planície de inundação. Elas extraem o perfil do terreno que alimentará os cálculos unidimensionais (1D).
Parte 2: Visualizando a Cheia
Após configurar a geometria, inserir os dados hidrológicos (como os hidrogramas de projeto) na interface principal e rodar a simulação, voltamos ao RAS Mapper. É aqui que traduzimos números em impacto visual.

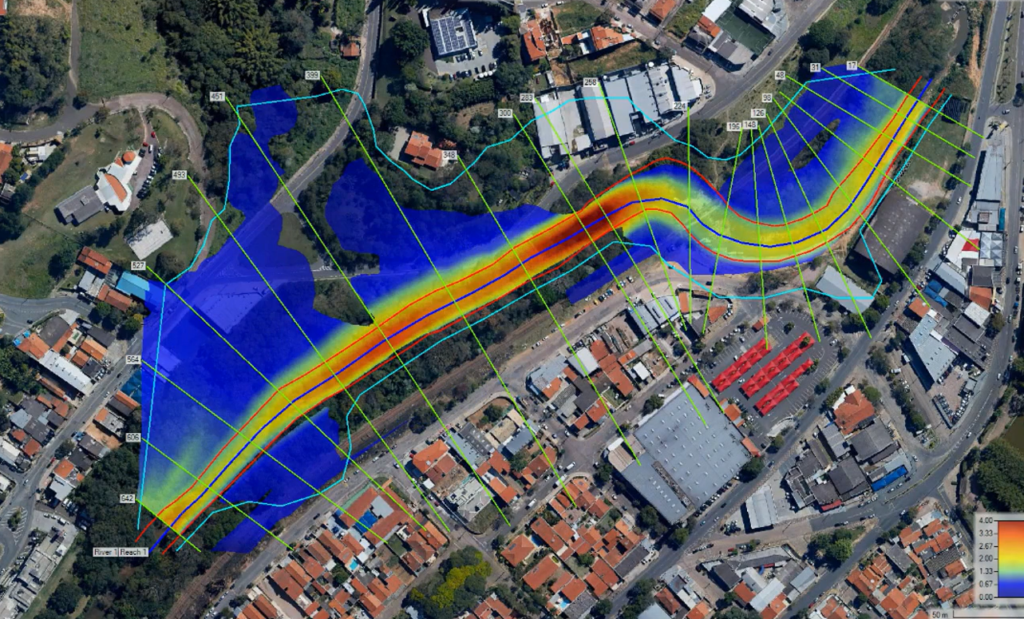

Escala de Cor ‘NA’ (Nível d’Água): Na aba Results, ative o mapa de WSE (Nível d’Água) ou Depth (Profundidade). Ajuste a rampa de cores para facilitar a leitura — por exemplo, tons de azul claro para áreas rasas e azul escuro para grandes profundidades.
Botão Direito na Tela: A interface esconde recursos avançados no botão direito. Ao clicar sobre o mapa de resultados, você acessa opções detalhadas de visualização hidrodinâmica.
Setas (Vetores de Velocidade): Ative os vetores para preencher o mapa com setas. Elas indicam visualmente a direção do fluxo e a magnitude da correnteza em cada célula alagada.
Tracing (Rastreio de Partículas): Uma ferramenta fantástica para apresentações! O Particle Tracing exibe linhas animadas que fluem pelo mapa, simulando perfeitamente o caminho e o comportamento dinâmico da água ao longo do tempo.
Escala de Cor Velocidade: Alterne para o mapa de Velocity (Velocidade) e ajuste a paleta de cores (ex: do verde para águas mansas ao vermelho para correntes intensas). Essa visualização é crucial para mapear zonas de alto risco de arraste para pessoas e infraestruturas.
Visualizador 3D: Por fim, utilize a ferramenta de visualização 3D. Em uma nova janela, você pode “sobrevoar” a bacia hidrográfica e observar a onda de cheia inundando a região em três dimensões. É o recurso definitivo para facilitar a comunicação do risco com gestores, órgãos ambientais e a comunidade.
Por que o RAS Mapper é Indispensável?
- Comunicação Visual: Explicar o risco de uma cheia para gestores públicos ou para a população é muito mais fácil com um mapa interativo e colorido do que com tabelas de níveis d’água.
- Agilidade: A eliminação da necessidade de transitar entre o HEC-RAS e outros softwares GIS economiza horas de trabalho em projetos complexos.
- Análise Dinâmica: O RAS Mapper permite animar a propagação da onda de cheia ao longo do tempo. Você pode ver exatamente em qual hora a água atinge uma rodovia crítica, por exemplo.
Conclusão
A análise de cheias com o RAS Mapper deixou de ser um “luxo” para se tornar o padrão da indústria em estudos hidrodinâmicos e planejamento urbano. Dominar essa ferramenta é garantir projetos mais seguros, resilientes e embasados em dados
