Quando pensamos em modelagem hidrológica, especialmente em bacias hidrográficas maiores, não basta apenas calcular quanta chuva se transforma em escoamento. Precisamos entender como essa água viaja através da rede de rios. Este processo, conhecido como propagação de onda de cheia, é um componente crítico para obtermos resultados precisos em softwares como o HEC-HMS.
O Que é a Propagação de Onda de Cheia?
Imagine uma bacia hidrográfica dividida em várias sub-bacias. Cada sub-bacia contribui com seu próprio hidrograma (um gráfico de vazão versus tempo) para um ponto comum, digamos, a “Junção 1”. Nesse ponto, os hidrogramas das sub-bacias 1 e 2 se somam, criando um hidrograma total. Agora, esse volume de água (a “onda de cheia”) precisa viajar por um trecho de rio para chegar até a próxima “Junção 2”. A propagação é o estudo de como esse hidrograma total da Junção 1 se modifica até chegar à Junção 2.
Este fenômeno não é instantâneo e é governado por dois efeitos principais:
- Translação da Onda
- Atenuação da Vazão de Pico
Os Dois Efeitos Principais: Translação e Atenuação –
Compreender estes dois conceitos é a chave para entender a propagação.
1. Translação (O Atraso da Cheia)
A translação é o efeito mais intuitivo: a água leva tempo para percorrer a distância do rio. Isso significa que o pico da cheia que passou pela Junção 1 às 8h da manhã não chegará à Junção 2 (quilômetros abaixo) no mesmo instante.
- O que é: É o deslocamento do hidrograma no tempo. A vazão de pico ocorrerá mais tarde no ponto a jusante (mais abaixo no rio).
- Quando ocorre: Praticamente sempre que há um trecho de rio a ser percorrido.

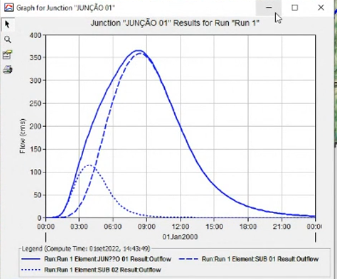

- Exemplo da Aula: No vídeo, o pico na Junção 1 ocorreu às 8:20, mas, após a propagação, o pico na Junção 2 só ocorreu às 9:20. Houve uma translação de uma hora.
2. Atenuação (A Redução do Pico)
A atenuação é a redução do valor máximo da vazão de pico à medida que ela se move rio abaixo.
- O que é: O hidrograma na Junção 2 terá um pico de vazão menor do que o hidrograma na Junção 1. Em contrapartida, a base do hidrograma se alarga, mantendo o volume total.
- Quando ocorre: Este efeito depende das características do rio. Ele é significativo em rios com planícies de inundação largas, seções irregulares (como um duplo trapézio) ou alta rugosidade (muita vegetação). Nesses casos, a água “espalha” e é temporariamente armazenada nas margens, reduzindo o pico instantâneo.
- Exemplo da Aula: No modelo apresentado, foi usada uma seção retangular simples. Por isso, a atenuação foi quase nula (pico de 366 m³/s em J1 contra 365.9 m³/s em J2), pois um canal regular não oferece muita capacidade de armazenamento.
Por Que a Propagação é Tão Importante?
A modelagem hidrológica é um “efeito cascata”. O hidrograma que chega na Junção 2 (vindo da Junção 1) não chega sozinho; ele se somará aos hidrogramas de outras sub-bacias que deságuam ali (por exemplo, as sub-bacias 3 e 4).
O valor final do pico de cheia na Junção 2 depende crucialmente do encaixe desses hidrogramas.
- Se você ignorar a propagação: Você estaria somando o pico da Junção 1 (às 8:20) com os picos das sub-bacias 3 e 4.
- Com a propagação correta: Você soma o pico atrasado (às 9:20) com os picos das sub-bacias 3 e 4.
Essa diferença de tempo de uma hora pode alterar drasticamente o resultado final. Ignorar a translação pode levar a uma superestimação grosseira da vazão de cheia (se os picos se alinharem por engano) ou a uma subestimação (se o atraso, na realidade, causasse um alinhamento pior).
Exemplo
Modelando no HEC-HMS com o Método Muskingum-Cunge
O HEC-HMS oferece vários métodos para calcular a propagação (como Onda Cinemática, Muskingum, etc.). A aula foca no método Muskingum-Cunge, que é baseado em parâmetros físicos do canal.
Para configurar este método no HEC-HMS, você seleciona o trecho de rio (“Reach”) e, na aba “Routing”, insere as características físicas do seu rio, tais como:
- Comprimento do Trecho (Length); Declividade do Trecho (Slope) ; Rugosidade de Manning ‘n’ (Manning’s n); Forma da Seção (Shape) – no caso da aula, Retangular; Largura da Seção (Width); Vazão de Referência (Index Flow) – usada para os cálculos.

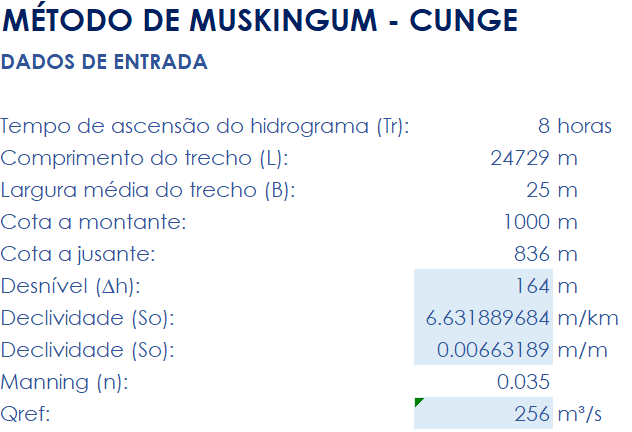

Passo 0 – Dados do Projeto
Dados do Hidrograma – Para identificar o seu tempo de ascensão
Passo 1 – Passo de tempo

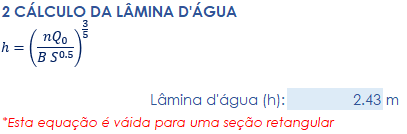

Passo 2 – Lâmina D’água

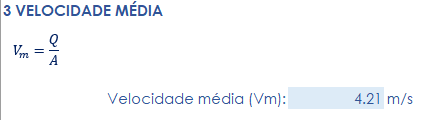

Passo 3 – Velocidade

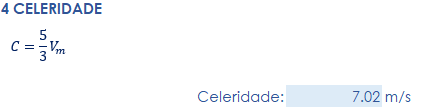

Passo 4 – Celeridade

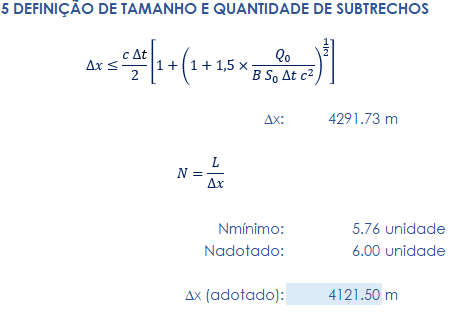

Passo 5- Tamanho e Subtrecho

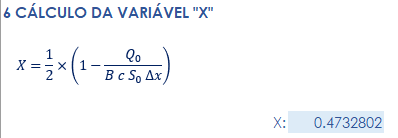

Passo 6 – Variável X

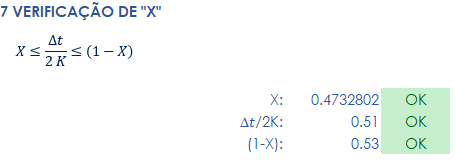

Passo 7 – Verificação de X

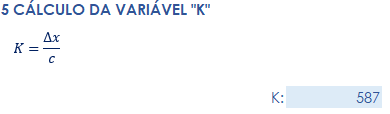

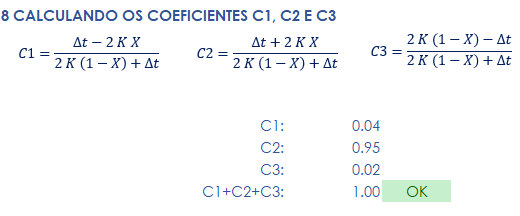

Passo 8 – Coeficientes
Uma parte crucial da teoria é que o método divide internamente o trecho longo (ex: 24 km) em vários subtrechos menores (ex: 6 subtrechos de 4 km). Isso é essencial para garantir a estabilidade numérica e a precisão do cálculo da atenuação e translação.
Conclusão
A propagação de onda de cheia não é um detalhe técnico opcional; é um pilar fundamental da modelagem hidrológica precisa. Como demonstrado na aula, o HEC-HMS utiliza métodos robustos como o Muskingum-Cunge para simular como uma onda de cheia se atrasa (translação) e se achata (atenuação) ao longo de um rio.
Acertar nessa etapa garante que a somatória dos hidrogramas nas junções esteja correta, fornecendo vazões de pico confiáveis para o dimensionamento de estruturas hidráulicas.
